メモリコスト6分の1でAI推論、Samsungの「zNAND-O」

福田昭

2026年9月28日 06:24

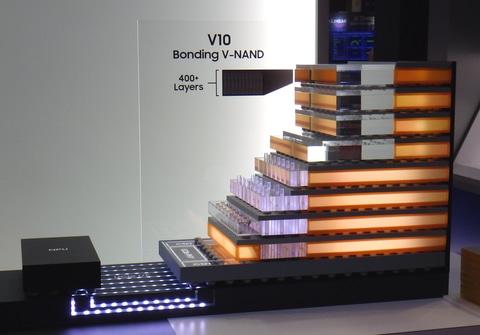

Samsung Electronicsがメモリとストレージのイベント「FMS(Future of Memory and Storage)」(2026年8月4日から6日、米国カリフォルニア州のシリコンバレーで開催)の展示会に出品した高性能フラッシュモジュール「zNAND-O」の模型。右側がフラッシュダイを積層したモジュール。NANDフラッシュメモリのダイは8枚(上半分の4枚は一部のみ)、ベースダイは1枚(最下層)。フラッシュダイの内部にはTSV(シリコン貫通電極)を設けて表裏を接続している。ダイ間の接続はマイクロバンプ。左下はNPU(Neural Processing Unit)。これらを同一のパッケージに封止する。展示会の会場で筆者が撮影したもの

　NANDフラッシュメモリのシリコンダイを積層する高性能大容量メモリモジュールが高性能AI推論システム向けメモリとして注目を浴びている。本コラムですでに報じたように、半導体メモリ大手のSandiskとSK hynixが2025年8月から共同で、広帯域フラッシュモジュール「HBF(High Bandwidth Flash)」を開発中である(参考記事)。

記事目次

フラッシュダイを積層する高性能大容量モジュールの開発が相次ぐ
ワイヤボンディング積層とTSV積層の違い
「zNAND-O」と「HBF」は似ているが、違う
数兆パラメータを扱うAIシステム向けメモリのアーキテクチャ

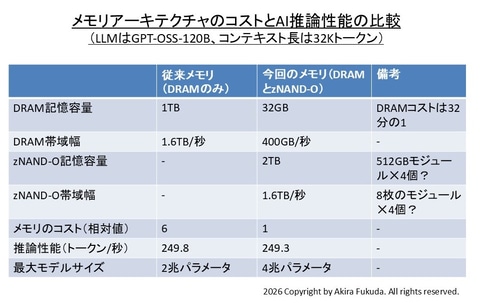

6分の1のメモリコストでほぼ同等の推論性能を達成

フラッシュダイを積層する高性能大容量モジュールの開発が相次ぐ

　そしてこの8月には、半導体メモリ最大手のSamsung ElectronicsがNANDフラッシュメモリのシリコンダイを積層する高性能メモリモジュール「zNAND-O(On-device)」を開発中であることを明らかにした。

　2026年8月4日から6日に米国カリフォルニア州のシリコンバレーで開催されたメモリとストレージのイベント「FMS(Future of Memory and Storage)」の基調講演で構想を述べたのを皮切りに、公式Webサイトでも同年8月末から9月初めに情報を追加した。

ワイヤボンディング積層とTSV積層の違い

　従来から、NANDフラッシュメモリのダイを積層する大容量モジュールは存在していた。フラッシュダイを垂直方向に積層し、ワイヤボンディングによって接続する。そして積層構造全体を1個のプラスチックパッケージに封止する。

　ただしワイヤボンディングでは寄生素子が無視できないため、高速化に限界がある。そこで寄生素子の少ないシリコン貫通電極(TSV)を使ってダイ間を接続し、全体性能(速度と消費電力)を高めることが試みられてきた(参考記事)。

　ここで問題となるのが、コストの上昇だ。TSVはワイヤボンディングに比べ、製造コストが大幅に高い。単なるメモリダイ積層では製品の付加価値が大容量化だけにとどまるため、コスト上昇を吸収しづらい。

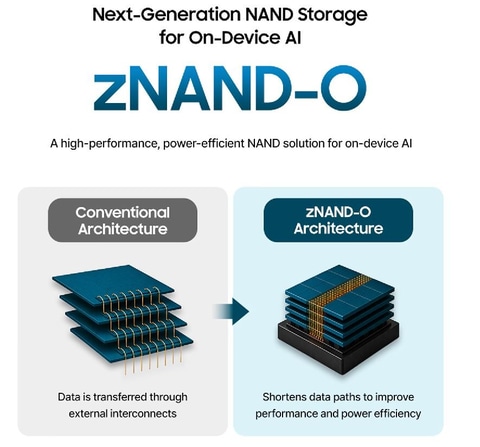

NANDフラッシュメモリの3次元積層手法。左がワイヤボンディング接続。右がTSV接続(「zNAND-O(On-device)」)。Samsung Electronicsの公表資料から

　しかしTSV積層でも、モジュール全体として大きな付加価値を得られるのであれば、コスト上昇を吸収できる。その先がけがDRAMダイ積層の広帯域モジュール「HBM(High Bandwidth Memory)」だろう。

　そしてNANDフラッシュダイ積層の広帯域モジュール「HBF」はHBMのフラッシュ版といえる。Samsung Electronics(以降はSamsungと表記)が開発中の「zNAND-O」は、両者に続く広帯域メモリモジュールだ。

「zNAND-O」と「HBF」は似ているが、違う

　「zNAND-O」メモリモジュールは、NPU(Neural Processing Unit)といったAIアクセラレータと組み合わせて同一のパッケージに封止することを想定した。メモリモジュールの構成は最下層がベースダイ(ロジックダイ)、その上が4枚あるいは8枚のコアダイ(NANDフラッシュダイ)である。1枚のベースダイと複数枚のコアダイという組み合わせは、HBMおよびHBFと変わらない。

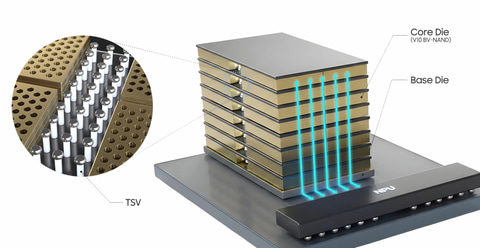

「zNAND-O」メモリモジュールとNPUの構造模型。コアダイ(NANDフラッシュダイ)が8枚の場合。Samsung Electronicsの公表資料から

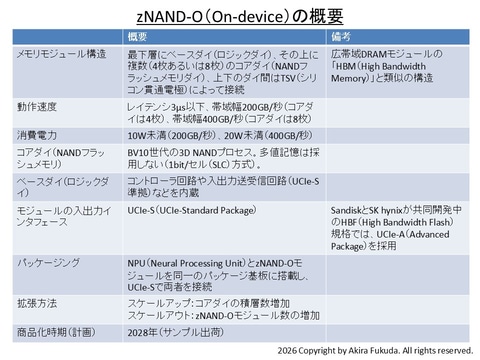

「zNAND-O」の概要。Samsung ElectronicsとSandiskの公表資料から筆者が作成したもの

　「zNAND-O」と広帯域フラッシュ「HBF」は一見すると、かなり似ている。しかし詳細は異なる。まず、コアダイの枚数(メモリモジュール当たり)が違う。「zNAND-O」は4枚あるいは8枚であるのに対し、「HBF」は8枚あるいは16枚と2倍の枚数になる。

　次にメモリモジュールとAIアクセラレータのインターフェイスが違う。いずれもチップレット向け入出力規格「UCIe(Universal Chiplet Interconnect Express)」を採用しているものの、「zNAND-O」は樹脂基板(パッケージ基板)向けの「UCIe-S(Standard Package)」を選択しているのに対し、「HBF」は中間基板(インターポーザ)向けの「UCIe-A(Advanced Package)」を選んだ。

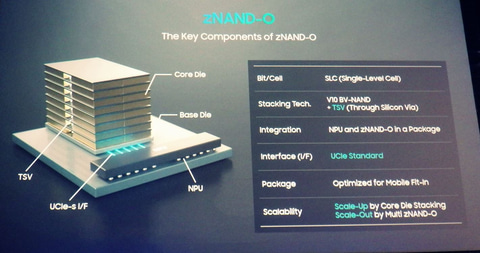

「zNAND-O」の構造(左)と概要(右)。Samsung Electronicsが2026年8月4日にイベント「FMS」の基調講演で使用したスライドから

　コアダイのNANDフラッシュメモリは微妙に異なる。「zNAND-O」では製造プロセスがV10世代(BV10世代とも表記)、多値記憶方式はSLC(1bit/セル)方式である(つまり多値記憶ではない)。BV10世代のNANDフラッシュはワード線の積層数が400層を超える最新世代だ。BV世代では周辺回路とメモリセルアレイを異なるウェハで作成してから、お互いのウェハを貼り合わせて製造する。

　そしてSLC方式なので読み出しの遅延時間(レイテンシ)が短い。コアダイの記憶容量と入出力数は不明である(後述のAIシステムから推定するとコアダイの容量は512Gbitとみられる)。

　一方、「HBF」のコアダイは記憶容量が256Gbit、入出力バス幅が1,024bitである。製造技術と多値記憶方式は規定していない。256Gbitと少なめの記憶容量から、多値記憶方式はMLC(2bit/セル)方式あるいはSLC(1bit/セル)方式だとみられる。

数兆パラメータを扱うAIシステム向けメモリのアーキテクチャ

　Samsungはイベント「FMS」の基調講演で、数兆個と大規模なパラメータを扱うAIシステムで「zNAND-O」を導入するとメモリアーキテクチャがどのように変わるかを示した。比較対象はDRAMモジュール(ユニファイドメモリアーキテクチャ(UMA))を備えたシステム(従来システム)である。

　従来システムはCPU、NPU、GPUがUMAのDRAMモジュールにアクセスする。AIシステムの高性能化によってパラメータ数が1兆を超え、KVキャッシュの記憶容量が拡大すると、DRAMモジュールでは記憶容量が不足する、あるいはDRAMのコストが許容困難なレベルに上昇する。

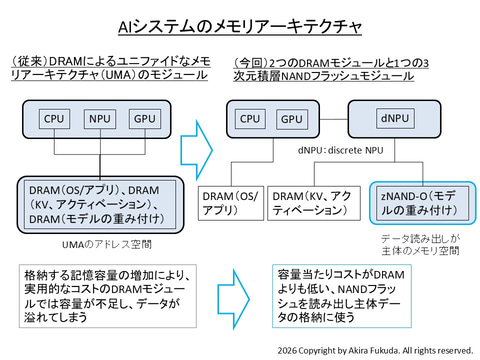

AIシステムのメモリアーキテクチャ。左は従来のシステム。DRAMベースのユニファイドメモリを使う。右は「zNAND-O」を導入したシステム。NPUが分離して「dNPU(discrete NPU)」となり、dNPUが「zNAND-O」とDRAMにアクセスする。Samsungがイベント「FMS」の基調講演で使用したスライドから、筆者が作成したもの

　「zNAND-O」を導入したシステムでは、NPUがDRAMと「zNAND-O」モジュールにアクセスする。「zNAND-O」モジュールに格納するのは、読み出し動作が主体のモデルパラメータ(重み付けパラメータ)である。記憶容量当たりのコストが低いNANDフラッシュメモリを活用することで、メモリコストを従来システムと比べて大きく減らせる。
