電波が金属やコンクリートを通りづらいことを知っているだろうか? 鉄筋よりも木造家屋のほうが部屋間でWi-Fiがつながりやすいのはこのためで、これはノートPCについても同じだ。つまり、筐体が金属製のノートPCは電波をうまく送受信できないということになる。
しかし、大多数のPCの筐体は落下や変形などに耐えられるように、アルミやマグネシウム合金といった金属を使いつつも、きちんとWi-Fiが使えるようになっている。一体どういう仕組みが採られているのだろうか?
こういうことはメーカーに聞くのが一番! ということで、Wi-Fi、Bluetooth、4Gや5Gといった無線技術がノートPCにどうやって実装されているのか、長野県は安曇野市にあるVAIO本社工場に突撃し、無線周りの開発に携わるエンジニアに話を聞いてきた。

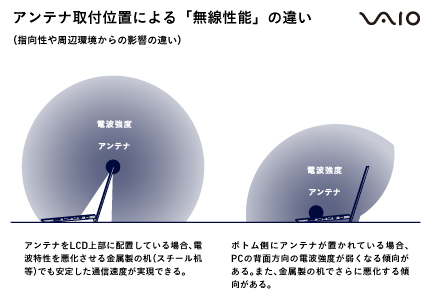

Wi-Fiを飛ばすためにうまく金属を避ける
VAIOのノートPCには、前述したマグネシウム合金を採用した機種や、金属ではないものの電波を吸収してしまうカーボン繊維を使用した機種などがあるが、どうやって電波の問題を解決して、Wi-Fiの接続性を高めているのだろうか?

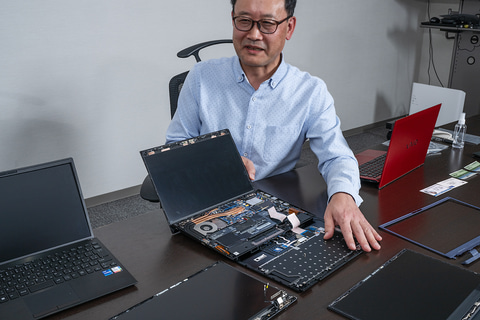

これに答えてくれたのが、無線技術のプロフェッショナルであるVAIO株式会社開発本部の細萱光彦氏だ。細萱氏はおもむろに分解されたモバイルノート「VAIO SX12」の天板を筆者に見せ、次のように言った。

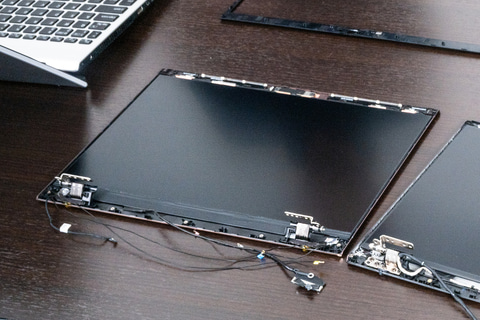

「これはVAIO SX12の液晶パネル部分なんですが(上の写真を参照)、この機種は筐体がカーボン繊維でできているんです。カーボンは電波を吸収してしまうので無線技術者としては使いたくない素材です。しかし軽量・堅牢なハイエンドノートを作るならカーボンは必須と言えます。

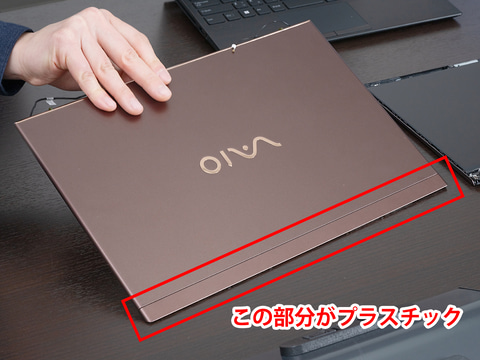

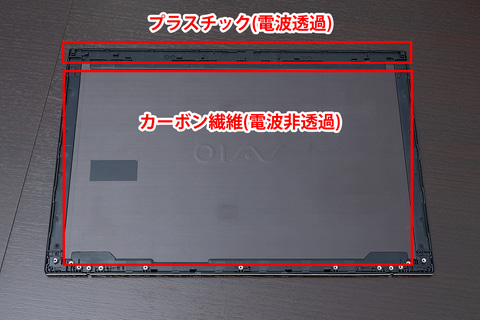

でもこの天板をよく見ると、区切りが入っていますよね? この1cmくらいの部分は実はプラスチックなんです。ここにWi-FiやWWAN(4G/5G)のアンテナを内蔵させることで、電波が妨害されずに送受信できます。
ぱっと見ではカーボンとプラスチック素材の違いが分からないようになっていて、このように塗装するには高い技術が必要ですが、VAIOはソニー時代から“機能上の制約をデザインに見せちゃうのが得意”なんですよ」。

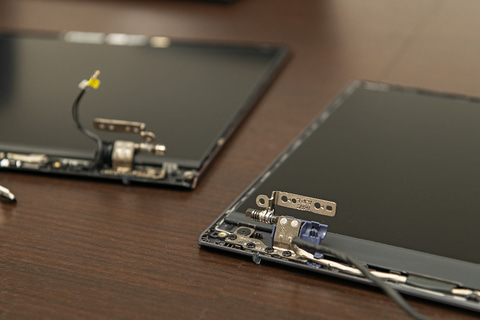

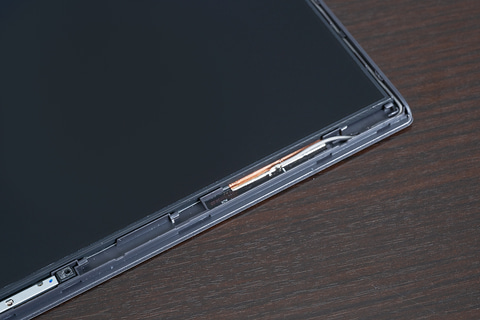

確かに液晶パネルを外した状態で天板を見せてもらうと、プラスチック製のフレームにカーボン繊維の板を張り付けているのがよく分かる(下の写真を参照)。
ディスプレイ面(天板側ではなく画面側)の画面枠(ベゼル)は、VAIOのどの機種もプラスチック製だ。こうして画面上部のアンテナは、液晶パネルの厚みを除いてぼぼ全天球に受信できるのだ。よく考えられている!
ノートPCのアンテナってこんなに短いの!?
アンテナが入っている場所は分かったが、実際にはどんなものが入っているのだろうか? 昔のガラケーやFMラジオのようなちょっと飛び出たようなあからさまなアンテナは見当たらないし、それらしい部品もなさそうだが……。

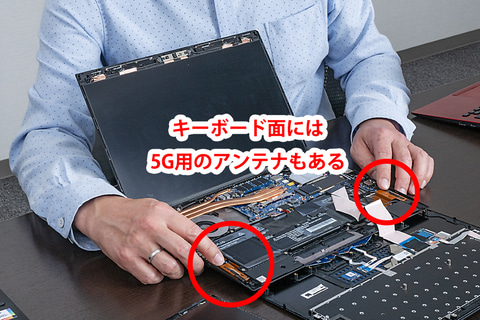

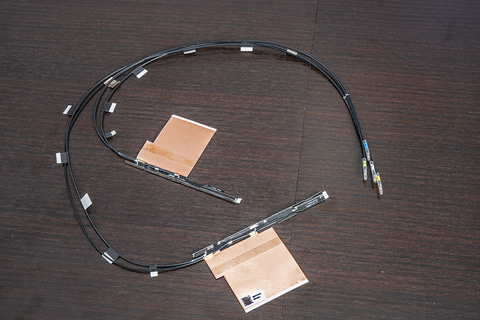

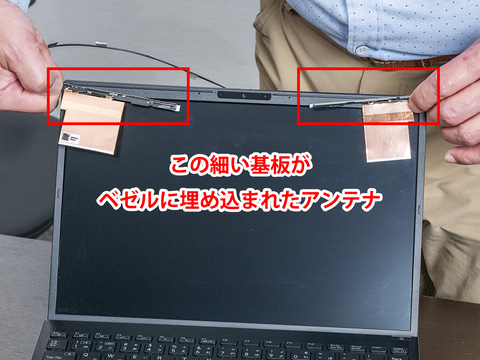

細萱氏は「これです」と5mmほどの細い基板を見せてくれる。

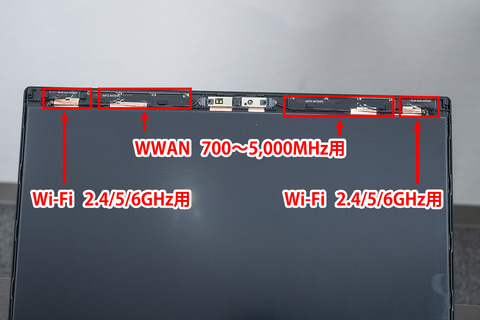

「この基板にはそれぞれ2本のアンテナが入っています。1つはWi-Fiでお馴染みの2.4GHz用・5GHz用・6GHz用、もう1つは4Gや5GなどのWWAN用アンテナです」。

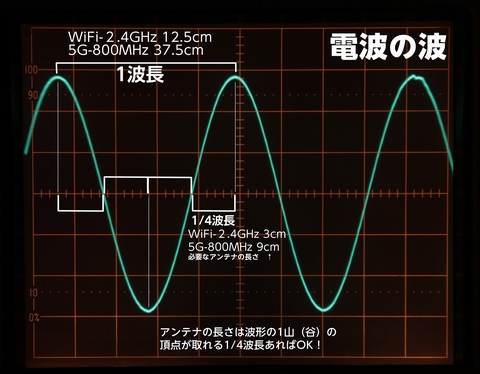

「電波の基本は1波長の長さです。たとえば、FM放送だと80MHzなので1波長は3.7mとなります。でもアンテナとしては1波長のうちの山を1つ取れればいいので、4分の1の長さの92.5cmになります」。
「Wi-Fiなども同じです。2.4GHzなら1波長12.5cmぐらいなのでアンテナの長さは3cm、5GHzだと1波長6cmなのでアンテナは1.5cm、WWANのプラチナバンドと言われる800MHz帯だと1波長37.5cmあるので、アンテナも少し長く9cmほどになります。
これらを互いに電波干渉しないように、小さな基板の上に配置していきます。特にプラチナバンドのアンテナは長いので設計が難しいんです」。
VAIOのノートPCのアンテナは2セットなので、よく耳にする「ビームフォーミング」にも対応している。細萱氏の説明によれば、Wi-Fiも4G/5Gも高速かつ安定した通信を担保するMIMO(Multi Input Multi Output)に対応している。
「Wi-Fiの場合はMU-MIMO(頭のMUはMulti Userの意味)に対応し、2本のアンテナでビームフォーミングも利用できます。これでルーターと1対1で通信ができ、より安定した(電場が切れにくい)通信になります。
また、Wi-Fi 4(SU-MIMO)までは同時に複数の端末と通信ができませんでしたが、Wi-Fi 5からMU-MIMOになり、同時に複数の端末と通信が可能となりました。Wi-Fi 6からアップリンクにも対応し、送信受信とも高速通信が可能となっています。4G/5GもWi-Fi同様のMassive MIMOに対応しているので、安定した高速通信ができます」。
理想は球状! 全方向で電波を使えるようにトライ&エラー
当たり前だが電波は目に見えない。それもあり、設計には特殊で大がかりな装置が必要となる。VAIOは安曇野の本社工場にこの施設を持っており、自社で試験・開発を行なえるのが強みだ。

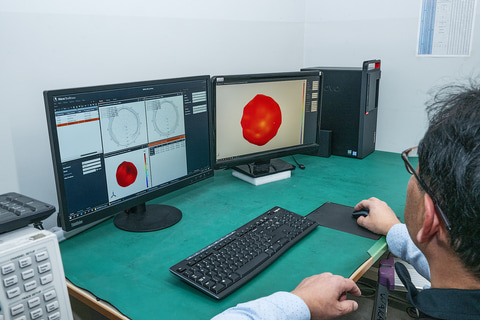

細萱氏によれば、アンテナの開発を行なう場合、まず理論と経験で設計し、アンテナをノートPCに仮配置して、電波の送受信を可視化する装置にかける。そして製品化まで、何回もアンテナを改良するという。

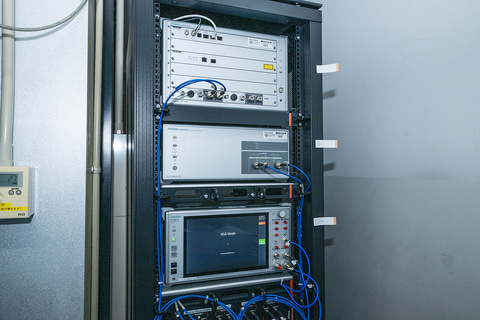

細萱氏は工場にある電波試験室に案内してくれた。

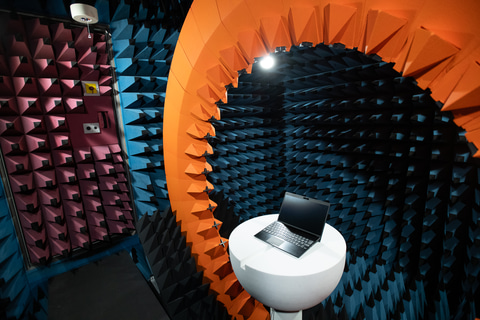

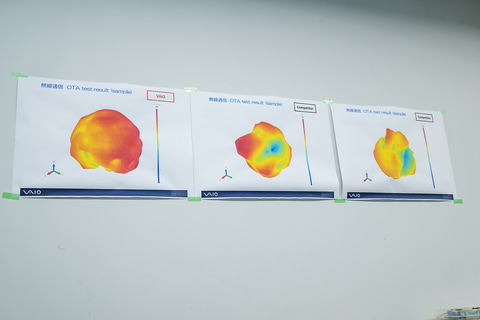

「音響の無音室みたいに四角錐がたくさん並んでいますが、これの1個1個に炭素が塗られていて電波を吸収するようになってます。だからノートPCから出る電波だけを試験できるんです。これを測定器にかけて、電波の送受信状態を見ると球状になっているのが分かると思います。こうやってアンテナの設計は理想の球体に近づくように何度も改良して製品化するんですよ」。
幅5mmでの配線管理! しかも液晶パネルの電波干渉まで防がないとだめ
さて、ここまで見てきた通り、天板、つまりディスプレイの液晶パネル部分にはもう1つ高周波の信号が流れている。それは映像信号だ。
キーボード側の本体から液晶パネルまで配線しようとなれば、Wi-Fiや4G/5Gのアンテナ線も映像信号もパネルを支えるヒンジ部分を通さざるを得ず、高周波の大動脈となる。しかも液晶パネル側で配線できるのは5mm程度のベゼル部分のみ。ここにも設計の苦労話があった。
細萱氏に液晶パネル周りの電波干渉の問題について質問すると「大変なんですよ!」と喜びながら(?)答えてくれた。
「Wi-FiやWWANの無線信号は、TVと同じ同軸ケーブルの極細タイプを使っています。直径1mmぐらいですね。こんなに細くても中心に信号線、絶縁体を挟んでシールド線、そしてさらに被覆しているんです。アンテナは2セットあるので同軸の信号線も多くなります。映像はHDや4Kの信号が数十～数百Hzのリフレッシュレートで流れているので、無線関係に干渉してくるんです」。

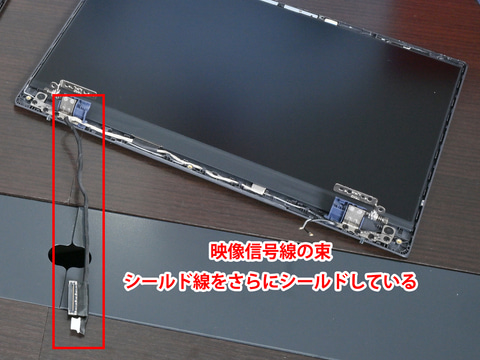

「だから映像信号もWi-Fiと同じように1本1本シールド線を使って6～10本くらいにまとめて、さらにシールでシールドしてWi-Fiなどと干渉しないようにしています。その上でヒンジ部分に映像とWi-Fiの電線を通しているので、設計も製造工程もとても苦労するんですよ」。
Wi-Fiに対する素朴な疑問。送受信状況を良くするには？
最後にWi-Fiについての素朴な疑問を細萱氏に尋ねてみた。
環境にもよるが、場所によってはWi-Fiの速度が出にくいといったことがある。4G/5Gでの通信も含めて、ベストな状態で通信させるコツというのはあるのだろうか?
「ノートPCのアンテナの近くに金属やカーボン、コンクリートがないところで使うと、全方位から電波を拾えます。こんなことはしていないでしょうが、人の体も電波を妨害するので、ディスプレイ上部のアンテナ部分に手を置かないようにしましょう。
あとこれは分かりづらいのですが、最近はエコガラスという断熱性能と遮熱性能の高いガラスがあります。実はこのガラスは金属が塗布されているので、電場が妨害されてしまうのです。窓を開閉してみて4Gや5Gの通信速度が大きく変わるようなら、場所を移動するなどしてください」。
なるほど、やはり電波が通りやすい場所を使うのが重要なようだ。ルーターの位置などが遠過ぎる場合は置いておくとして、何か遅いなというときは試してみる価値はある。
あと筆者が個人的に気になっているのが、5GHz帯の電波を使うIEEE 802.11n(Wi-Fi 4)や同11ac(Wi-Fi 5)は外で使ってはいけないという話。電波が飛ぶ以上、家に居ても多少は外に漏れてしまうし、これについての真相はどうなのだろうか。
「5GHz帯の電波は、地球を周回する衛星へのデータ送信や気象衛星のレーダーとして使われています。したがって法律では屋外で5GHz帯(一部の周波数帯を除く)の無線LANの電波を飛ばしてはいけないことになっているのです。
ただ、無線LANのコントローラ側で、衛星用の電波やレーダーが使われているかどうかを判断していますし、一般的なモバイルルーターであれば、屋外で使っても利用禁止の場合に自動で電波を飛ばさないように制御していますので、利用者が意図せず法律に違反することは基本ありません。その場合は5GHz帯の電波に接続できないため、屋外で使用する場合は2.4GHz帯に設定して使用することをおすすめします(細萱氏)。
ユーザーが特に気にせずに、無線機器を使っても法律違反にはならないようだが、外で無線LANを使いたい場合は、2.4GHz帯の電波を使うようにしよう。
以上、VAIOの細萱氏からノートPCにおける無線設計の難しさや苦労を聞くことができた。
Wi-Fiのアンテナがシャーペンの芯より短いということに驚くばかりか、いろいろな無線通信を使うPCで、いかに電波干渉させずに安定した通信を行なえるようにするか、ここまで緻密に考えられた上でのものとは予想だにしなかった。
Wi-Fiといったインフラはもう当たり前のものになっているので、普段まったく気にすることはないが、ユーザーが快適に使えるように、エンジニアが頭をひねりながら設計してくれているのだと知ると、頭が下がる思いだ。特にVAIOは自社で大規模な開発環境を揃えており、常に改善・改良に取り組んでいるという姿勢は頼もしい限りであった。
