PCIe Gen4でリードするAMD、新ソケットで多コア化を進めるIntel。メニーコア時代のマザーボードはこう選べ

　2020年、第10世代Coreプロセッサが登場したIntelプラットフォームでは、CPUソケットもチップセットも刷新された。新世代マザーボードが多数登場している。AMDプラットフォームでは2020年6月に普及価格帯向けのB550チップセットが追加されただけだが、Ryzen 5000シリーズの登場に合わせて、新世代モデルが登場している。どんなポイントに注意して製品を選ぶべきか、マザーボードの最新事情を整理しておこう。(TEXT：滝 伸次)

自作向けIntel CPUが刷新。CPUソケットもLGA1200に

　ここ1年におけるマザーボード関連の最大のトピックは、Intelの第10世代Coreシリーズの登場に合わせ、新チップセットを搭載したマザーボードが登場したことだ。ここ数年、Intelのメインストリーム向けCPUは「LGA1151」というCPUパッケージでLGA1151ソケットに対応していたが、第10世代Coreは「LGA1200」という新しいパッケージでLGA1200ソケットに対応する。チップセットも「Z490」、「H470」、「B460」といった専用のものが用意されており、従来マザーボードとは互換性がないため注意が必要だ。

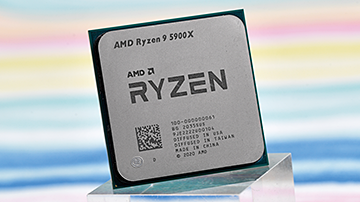

　AMDプラットフォームでは、2020年11月にZen 3アーキテクチャを採用した新世代のRyzen 5000シリーズが登場したが、形状は従来と同じで新チップセットも投入されなかったため、マザーボードに大きな動きはなかった。Ryzen 5000シリーズは、UEFIのアップデートは必要だが、X570などの500シリーズチップセットを搭載した従来マザーボードで動作する。ただ、X570マザーボードの登場から1年半が経過していることもあり、Ryzen 5000シリーズの登場に合わせて新モデルもいくつか発売されている。これらの製品は、従来モデルをブラッシュアップしたもので、品質面、機能面ともに注目すべき点が多い。なお、Ryzen 5000シリーズは、メーカーの対応しだいとなるが、X470などの400シリーズチップセットでも動作する。

第10世代Coreは従来と異なる
LGA1200マザーが必要

第6世代から第9世代Coreの対応CPUソケットはLGA1151であったが、第10世代CoreではLGA1200に変更された。そのため第10世代Coreは従来のマザーボードでは使用できない。対応チップセットは上記の4種類で、Z490が、K型番CPUの倍率変更によるOC、CPUのPCI Expressレーンの分割によるマルチGPUに対応する最上位だ

倍率変更によるOCにも対応した最上位がZ490

Ryzen 5000シリーズは従来のSocket AM4マザーで動作

Ryzen 5000シリーズ専用のチップセットは発表されておらず、対応チップセットはRyzen 3000シリーズと同じX570、B550、A520だ。そのためUEFIのアップデートは必要だが、従来のSocket AM4マザーボードを使用することができる

400シリーズチップセットマザーで動作するかはメーカーの対応しだい

X470やB450などを搭載したマザーボードもUEFIの対応しだいではRyzen 5000シリーズが動作する。400シリーズチップセットのマザーボードを所有している人はメーカーのWebサイトで確認してみよう。なお、GIGA-BYTEのX470マザーとB450マザーはすべて対応UEFIが配布されている。写真はX470マザー「X470 AORUS GAMING 5 WIFI」

PCI Express 4.0対応の有無も重要な選択肢

　公称リード性能が7,000MB/sを超える性能のPCI Express 4.0 x4接続のNVMe SSDが登場するなど、最近、なにかと話題になるPCI Express 4.0。現状、PCI Express 4.0をサポートしているのはAMDプラットフォームだけだ。ただし、AMDプラットフォームであっても、組み合わせるCPUとチップセットによってはPCI Express 4.0がサポートされないので注意が必要。Socket AM4でPCI Express 4.0が有効となるのは、GPUを内蔵しないRyzen 3000/5000シリーズとX570チップセットまたはB550チップセットを組み合わせた場合のみだ。このことは必ず覚えておきたい。なお、AMDのウルトラハイエンドSocket sTRX4では、CPU、チップセットともにPCI Express 4.0に対応する。サポートするレーン数が多いので、超高速なPCI Express 4.0デバイスを何台も使用したい人に適している。

　Intelプラットフォームでは、Rocket Lakeの開発コード名で知られる次世代CPUでPCI Express 4.0をサポートすることがすでにアナウンスされている。Rocket Lakeは第10世代Coreと同じLGA1200パッケージを採用するため、現行のLGA1200マザーボードの中には、Rocket Lakeを使用した場合にPCI Express 4.0対応となるというM.2スロットを持つものもある。将来性重視の人はそういう製品に注目してみよう。

現状、PCI Express 4.0対応なのはAMDプラットフォームだけ

Socket AM4ではCPUとチップセットの組み合わせがカギ

GPU非搭載のRyzen 3000/5000シリーズはPCI Express 4.0をサポートしている。X570チップセットまたはB550チップセットマザーボードと組み合わせた場合にのみ、PCI Express 4.0が有効となる。なお、X570はチップセット側もPCI Express 4.0をサポートしているが、B550は非対応なので要注意

Socket sTRX4はサポートレーン数が多い

第3世代Ryzen Threadripperとその対応チップセットであるTRX40はともにPCI Express 4.0をサポートしている。CPU側で56レーン、チップセット側で16レーンとサポートするレーン数が多いのが特徴だ

メニーコアCPUを使用するならVRMに注目

　もともと8コア以上のメニーコアCPUは消費電力が大きかったが、第10世代CoreはTurbo Boost時の最大消費電力が格段に増えている。そのため、メニーコアCPUを長期的に安定して動作させるためにはますますVRMの性能が重要となっている。

　VRMではまずフェーズ数が性能の目安となる。フェーズ数が多いほど、回路にかかる負担を分散できるため、安定性、耐久性が高まるからだ。8コア以上のメニーコアCPUを長期的に安定して動作させるには10フェーズ以上が望ましい。また、コンデンサやMOSFETなどの部品の品質もVRMの性能を大きく左右するので要チェックだ。さらに、冷却機構にも注目したい。VRMは負荷がかかると発熱が大きくなる。十分な冷却ができないとCPUへの電力供給が不安定になるからだ。

VRMの注目ポイント

フェーズ数など

フェーズ数が多いと回路にかかる負担を分散でき、安定性、耐久性が高まる。コンデンサやMOSFETなどの部品の性能も重要。なお、OCする場合はEPS12V端子の仕様を要確認。8ピン＋8ピンもしくは8ピン＋4ピン構成のものを選択したい

冷却機構

VRMへの負荷が増加すると発熱量が多くなる。そのため、高い冷却性能を持つヒートシンクを装備するものほど安定性や耐久性が高くなる。発熱の増加を受け、VRMを冷却するファンを装備する製品も増えている

ネットワーク機能が充実した製品が増加

　最近のマザーボードの特徴としてネットワーク機能の強化が挙げられる。これまで高速LANをサポートするマザーは特別仕様のゲーミングモデルくらいであったが、最近はミドルレンジ以上のモデルでは2.5G LAN対応が標準的となった。無線LANもWi-Fi 6対応が当たり前になっている。

高速ネットワークへの対応にも要注目

ミドルレンジ以上では2.5G LANが標準に

Z490やB550マザーの多くがIntelまたはRealtekのコントローラで2.5G LANをサポートしているなど、最新マザーでは2.5G LANの搭載はめずらしくない

Wi-Fi 6への対応も進んでいる

最大9.6Gbps転送が可能なWi-Fi 6の対応も進んでいる。現行無線LAN対応マザーのほとんどがWi-Fi 6をサポートしている

【投票結果発表】本誌執筆陣が評価した製品はコレだ!!

　今回は、マザーボードを「4万円以上」、「2万円～4万円」、「2万円以下」、「スモールフォームファクター」の四つのカテゴリーに分け、DOS/V POWER REPORT執筆ライターと編集部による投票でオススメ製品を決定した。それぞれの持ち点は各カテゴリーの製品数に応じて、4万円以上は5点、2万円～4万円は8点、2万円以下は4点、スモールフォームファクターは3点とし、1製品につき1点投票できるルールとしている。

4万円以上

	メーカー名	製品名	CPUソケット	チップセット	フォームファクター	Ta 152H-1	芹澤正芳	滝 伸次	編集部
金	ASRock	Z490 Taichi	LGA1200	Intel Z490	ATX	1		1	1
金	ASUSTeK	ROG Crosshair VIII Dark Hero	Socket AM4	AMD X570	ATX	1	1	1	1
銀	MSI	MEG Z490 ACE	LGA1200	Intel Z490	ATX	1		1
銀	GIGA-BYTE	X570 AORUS MASTER	Socket AM4	AMD X570	ATX	1		1
	ASUSTeK	ROG MAXIMUS XII FORMULA	LGA1200	Intel Z490	ATX			1
	ASUSTeK	ROG MAXIMUS XII HERO（WI-FI）	LGA1200	Intel Z490	ATX		1
	GIGA-BYTE	Z490 VISION D	LGA1200	Intel Z490	ATX		1
	ASRock	X570 Taichi Razer Edition	Socket AM4	AMD X570	ATX				1
	GIGA-BYTE	X570 AORUS XTREME	Socket AM4	AMD X570	ExtendedATX				1
	ASRock	B550 Taichi Razer Edition	Socket AM4	AMD B550	ATX		1
	ASRock	TRX40 Taichi	Socket sTRX4	AMD TRX40	ATX				1
	GIGA-BYTE	TRX40 DESIGNARE	Socket sTRX4	AMD TRX40	XL-ATX		1
	MSI	CREATOR TRX40	Socket sTRX4	AMD TRX40	ExtendedATX	1

　ASUSTeKのX570マザー「ROG Crosshair VIII Dark Hero」が全員の票を獲得した。Ryzen 5000シリーズを見据えて開発された新製品で、電源部が強化されていたり、チップセットクーラーを排して高性能ヒートシンクを装備したりと、従来モデルに比べ数々の改良がなされている点が評価された。

Ryzen 5000シリーズを見据えて開発されたROG Crosshair VIII Dark Heroが満票を獲得

2万円～4万円

	メーカー名	製品名	CPUソケット	チップセット	フォームファクター	Ta 152H-1	芹澤正芳	滝 伸次	編集部
金	ASUSTeK	ROG STRIX Z490-F GAMING	LGA1200	Intel Z490	ATX	1		1	1
金	GIGA-BYTE	H470 AORUS PRO AX	LGA1200	Intel H470	ATX	1	1		1
金	ASRock	X570 PG Velocita	Socket AM4	AMD X570	ATX		1	1	1
金	ASUSTeK	TUF GAMING X570-PLUS	Socket AM4	AMD X570	ATX	1	1	1
金	MSI	MEG X570 UNIFY	Socket AM4	AMD X570	ATX	1		1	1
銀	MSI	MAG Z490 TOMAHAWK	LGA1200	Intel Z490	ATX			1	1
銀	ASUSTeK	TUF GAMING H470-PRO（WI-FI）	LGA1200	Intel H470	ATX		1		1
銀	ASUSTeK	ROG STRIX B550-F GAMING（WI-FI）	Socket AM4	AMD B550	ATX		1	1
銀	GIGA-BYTE	B550 VISION D	Socket AM4	AMD B550	ATX	1			1
銀	ASRock	Z490 Steel Legend	LGA1200	Intel Z490	ATX		1
	ASUSTeK	ROG STRIX Z490-E GAMING	LGA1200	Intel Z490	ATX		1
	MSI	MEG Z490 UNIFY	LGA1200	Intel Z490	ATX				1
	NZXT	N7 Z490	LGA1200	Intel Z490	ATX	1
	ASRock	X570 Extreme4	Socket AM4	AMD X570	ATX	1
	ASUSTeK	ROG STRIX X570-F GAMING	Socket AM4	AMD X570	ATX			1
	GIGA-BYTE	X570 AORUS ELITE	Socket AM4	AMD X570	ATX	1
	MSI	MPG X570 GAMING PRO CARBON WIFI	Socket AM4	AMD X570	ATX		1
	ASRock	B550 Steel Legend	Socket AM4	AMD B550	ATX			1

　このカテゴリーでは価格に対して、品質、機能が充実しているものが票を集めた。Z490になってもASUSTeKのROG STRIXシリーズの「F GAMING」モデルの評価は高い。X570マザーではASRockとMSIの新世代モデルが高く評価された。注目はGIGA-BYTEの「H470 AORUS PRO AX」。ダイレクト制御の11＋1フェーズ構成のVRMを搭載するなど高品質仕様の上、USBやM.2などの拡張機能が充実しており、OCに興味がない層へのベストチョイスモデルとして評価された。

MEG X570 UNIFYは上位のMEG X570 ACEと同じ12＋2＋1フェーズVRMを搭載する

2万円以下

	メーカー名	製品名	CPUソケット	チップセット	フォームファクター	Ta 152H-1	芹澤正芳	滝 伸次	編集部
金	ASRock	B550M Steel Legend	Socket AM4	AMD B550	microATX		1	1	1
金	ASUSTeK	TUF GAMING B550-PLUS	Socket AM4	AMD B550	ATX	1		1	1
	MSI	MPG Z490 GAMING PLUS	LGA1200	Intel Z490	ATX	1	1
	ASRock	B460M Pro4	LGA1200	Intel B460	microATX	1		1
	MSI	MAG B460M MORTAR WIFI	LGA1200	Intel B460	microATX		1		1
	MSI	MAG B550 TOMAHAWK	Socket AM4	AMD B550	ATX			1	1
	GIGA-BYTE	B550 AORUS ELITE	Socket AM4	AMD B550	ATX		1
	MSI	MPG B550 GAMING PLUS	Socket AM4	AMD B550	ATX	1

　2万円以下のマザーでは、高耐久をうたうASRockの「B550M Steel Legend」、ASUSTeKの「TUF GAMING B550-PLUS」が多く票を集めたが、機能が充実しておりコストパフォーマンスが高いMSI製品の評価も高かった。

高耐久をウリとするB550M Steel Legend

スモールフォームファクター

	メーカー名	製品名	CPUソケット	チップセット	フォームファクター	Ta 152H-1	滝 伸次	竹内亮介	編集部
金	GIGA-BYTE	B550I AORUS PRO AX	Socket AM4	AMD B550	Mini-ITX	1	1	1	1
銀	ASRock	H470M-ITX/ac	LGA1200	Intel H470	Mini-ITX	1	1		1
銀	ASUSTeK	ROG STRIX B460-I GAMING	LGA1200	Intel B460	Mini-ITX		1	1
	ASUSTeK	ROG STRIX Z490-I GAMING	LGA1200	Intel Z490	Mini-ITX				1
	ASRock	B550M-ITX/ac	Socket AM4	AMD B550	Mini-ITX	1
	ASUSTeK	ROG STRIX B550-I GAMING	Socket AM4	AMD B550	Mini-ITX			1

　スモールフォームファクターでは、内部に熱がこもりがちな小型PCケースで使用されることを想定して、品質が高いことを大前提として、機能が充実した製品が多く票を集めた。

高品質、高機能が魅力と言えるB550I AORUS PRO AX
