エクストリームユーザーやクリエイターを狙う「Ryzen Threadripper」のアーキテクチャ

Threadripperのパッケージ

単一ダイから製品を派生させるAMD

 AMDは、16コア/32スレッドのデスクトップCPU「Ryzen Threadripper」のアーキテクチャ概要を明らかにした。Threadripperは、AMDにとって3系統目のZenアーキテクチャコンフィギュレーションとなる。

 下のブロック図のように、2個のダイ(半導体本体)をパッケージ内で接続した構成となっている。個々のダイは、Ryzen 7と同じで8コア。そのため、Threadripperは、Ryzen 7の8コア/16スレッドの2倍の16コア/32スレッド構成となっている。

Threadripperの全体構成

 Threadripperのソケットは新しい「sTR4」で、対応チップセットは「AMD X399」。DRAMインターフェイスはRyzenの2倍の4チャネル。PCI Expressにいたっては、gen3が60レーン、gen2が8レーンという膨大な数に上っている。

 これは、ダイが2個である上に、Ryzen 7では無効化されている。一部のPCI ExpressレーンがThreadripperでは有効化されているためだ。本来、Ryzen 7のダイには、PCI Expressが64レーン搭載されている。

ThreadripperとRyzenの対比
Threadripperシステム構成図
2個のダイを新しいインターコネクトInfinity Fabricで接続したThreadripper

 Threadripperのダイ(半導体本体)そのものは、「Zeppelin(ゼッペリン)」と呼ばれる、Ryzen 7(Summit Ridge:サミットリッジ)のダイと同じだ。AMDは、半導体マスクコストを下げるために、ダイバリエーションを極力抑えており、同ダイ(マスクリビジョンは異なる場合がある)で複数の製品を派生させる戦略を採っている。

 現在のRyzen 7/5/3は同ダイであるし、EPYCファミリも同ダイだ。構造の違いは、ダイ数とダイ上で有効になっているコア数とキャッシュ量となる。ダイ間のインターコネクトは、ThreadripperとEPYCで構造が異なっている。

AMDのRyzen、Threadripper、EPYCの違い
Summit RidgeのダイZeppelin
従来のAMD CPUよりも52%もクロックあたりの命令実行数が増えたZen
Intel CPUコアと比べてCPUコアのサイズが小さいZen

上位5%の高パフォーマンスダイを選別

 ThreadripperとRyzen 7の違いは、ダイの個数だけではない。まず、ダイの選別が異なる。

 半導体チップは、同じウェハから採れたダイ(半導体本体)でも、性能に差がある。低電圧でも高クロック動作するダイもあれば、高電圧をかけても動作クロックが低いダイもある。チップベンダーは、ばらつきのあるダイを選別して、製品SKUに振り分ける。同じ畑から採れた野菜を、できのいい品と、悪い品に選別して出荷するのと同様だ。

 今回、AMDは、Threadripperの製品化に当たって、Ryzenのダイのうち最上位の5%をThreadripper用に選別したという。このパーセンテージは説明者によって異なり、2%という説明もあったが、実際のThreadripperの出荷数を考えれば2%もありうるかもしれない。高性能なダイは、電力に対してのパフォーマンス効率が高くなる。性能の高いダイを選別してThreadripperに仕立てたということは、個体差としてRyzen製品よりさらにパフォーマンス効率が高いことを意味している。また、オーバークロック耐性も高くなると予想される。

良品ダイを選別したThreadripper

 Threadripperの公式の動作周波数は、16コア/32スレッドのRyzen Threadripper 1950Xで、16コアがベース3.4GHz、ブーストクロックは4GHz。12コア/24スレッドのRyzen Threadripper 1920Xではベース3.5GHz、ブースト4GHz。8コア/16スレッドのRyzen Threadripper 1900Xで、ベースが3.8GHz、ブースト4GHz。選別ダイとはいえ、これだけのCPUコア数で、動作周波数を高く保つことができる点が、Zenマイクロアーキテクチャの利点だ。

Zenマイクロアーキテクチャ
PDF版はこちら

 AMDのZeppelinダイは、1,300以上のクリティカルパスモニタ(クリティカルパスのレプリカ回路)、48のパワーサプライモニタ、20のサーマルダイオード、9つのドループディテクタを搭載する。2個のZeppelinダイを使うThreadripperでは、センサー数は2倍となっている。

 Threadripperでは、これらのセンサーを使ってきめ細かくCPUコアの動作周波数を操作する。

 16コア/32スレッドのRyzen Threadripper 1950Xの場合、ベース3.4GHzで動作。4コアだけが動作する場合は、最高4GHzまでブーストできる。Ryzenでは2アクティブコアでブーストクロックだった。Threadripperでは、各ダイに2コアづつのブーストコアで、合計4コアをブーストできる。動作周波数はRyzen同様に25MHz刻みで制御される。

Threadripperのセンサーとクロック制御

2個のダイに分散したDRAMインターフェイス

 ThreadripperのDRAMインターフェイスはDDR4が4チャネル。公式サポートのDRAMの転送レートはDRAMランクとDIMM枚数によってサポートが変わる。

デュアルランクDIMMを各チャネルに2枚づつ合計8 DIMMを挿した場合は、転送レートは1,866Mtpsに抑えられる。シングルランクDIMM 8枚で2,133Mtps、デュアルランクDIMM 4枚で2,400Mtps、シングルランクDIMM 4枚で2,667Mtpsとなる。2,667Mtps時の帯域は85.3GB/sとなる。

Threadripperの公式なサポートDRAMスピード

 Threadripperでは、DRAMチャネルは4チャネルだが、2チャネルづつ2個のダイ(半導体本体)に分散されている。そのため、チャネルによってメモリアクセスレイテンシが異なる。

 メモリアクセストランザクションを行なうCPUコアが乗っているダイのメモリコントローラに接続されたDRAMメモリ「ニアメモリ(near memory)」に対しては、78nsのレイテンシでのメモリアクセスが可能だ。それに対して、CPUコアのダイとは異なるダイに接続されたDRAMメモリ「ファーメモリ(far memory)」に対しては、133nsのメモリアクセスレイテンシがかかる。

ThreadripperのDRAMインターフェイスとレイテンシ

 もっとも、Threadripperのファーメモリアクセスレイテンシは、ダイ間通信があるにしては短い。これは、ダイツーダイのオンパッケージのインターコネクトを低レイテンシに設計しているためだ。

低レイテンシかつ広帯域のダイ間Infinity Fabric

 AMDの現在のCPUとGPUは、いずれもインターコネクトファブリックに「Infinity Fabric」を採用している。Infinity Fabricでは、データファブリックについては上位のプロトコル層に、AMDの旧来の「Coherent HyperTransport」を拡張したプロトコルを使っている。しかし、下位の物理実装は、各層に合わせたものとなっている。

 まず、ダイの内部ではCPUクラスタとメモリコントローラ、I/Oコントローラの接続をInfinity Fabricで行なっている。オンダイでは256-bit幅の広いインターフェイスを使っている。

Threadripperのダイ間Infinity Fabric

 一方、ダイツーダイ接続は、1リンクが片方向32-bitで、転送レートを高めたパラレルインターフェイスを使っている。シンプルなシングルエンデッド信号でクロックフォワーディングのインターコネクトだ。パッケージ上では配線距離が短く基板の制御ができるため、配線間の干渉やクロックスキューを抑えることができるためだという。

 シリアル伝送方式を取らないことで、エンコードのレイテンシを減らした。消費エナジーも2pj/bitと極めて低くなっている。ちなみに、Ryzenにもこのインターフェイスは搭載されているが、使われていない。

AMDのInfinity Fabric

 AMDは、高速インターフェイス間のFIFOバッファをできるかぎり減らすことでもレイテンシを短縮している。そもそもRyzenは、CPUコア以外のユニットをメモリクロックに同期する設計となっており、オンダイのInfinity Fabricやメモリコントローラもメモリクロック動作する。加えて、EPYCではダイ間のInfinity Fabricも、メモリクロックと同期して2倍の転送レートで動作する仕様となっている。Threadripperも同様だと見られる。

 Threadripperのオンパッケージのダイ間のInfinity Fabricの帯域は双方向で最高102.22GB/sとなっている。EPYCでは、ダイ間Infinity Fabricとして、各ダイが片方向32-bitのリンクを3ペア備えている。3ペアのリンクで、4個のダイを相互接続している。Threadripperでは、ダイの数は2個と少ないため、2ペアを使って2ダイ間を接続していると推定される。2ペアでは、片方向64-bitのインターコネクトとなる。

EPYCの構成

 EPYCでは、ダイ間Infinity Fabricの転送レートは、最大5.33Gtpsで、DDR4-2666と同期していた。1リンクのメモリ帯域は双方向合わせて42.6GB/s。それに対して、Threadripperのダイ間Infinity Fabricの帯域は最大102.2GB/s。インターフェイス幅が64-bitとすると計算上の転送レートは最大6.38Gtps。これは、DDR4-3200のデータ転送レートと同期する。

Threadripperのダイ間接続の推測図

Threadripperの2つのメモリアクセスモード

 Threadripperは2つのメモリアクセスモードを持つ。1つは、「UMA (Uniform Memory Access)」または「Distributed Mode(ディストリビューテッドモード)」とAMDが呼ぶモード。もう1つは、「NUMA (Non-uniform Memory Access)」または「Local Mode(ローカルモード)」とAMDが呼ぶモードだ。違いは、4つのDRAMメモリチャネルへのアクセス制御となる。

 UMA/Distributedモードでは、メモリアクセストランザクションがThreadripperの4個のDRAMチャネルに分散される。4チャネルはリニアに同等に扱われ、インターリービングで4チャネルに同時に分散アクセスする。そのため、アプリケーションが4メモリチャネルのメモリ帯域をフルに活かすことができる。

 もっとも、現実には、接続されたダイによってメモリアクセスのレイテンシが異なるため、平均のメモリレイテンシは若干増える。レイテンシよりもメモリ帯域が重要となるアプリケーション向けだ。3D CGツールの「Maya」のようにワーキングセットの大きなアプリケーションで効果を発揮するという。

ThreadripperのUMA/Distributedモード

 それに対して、NUMA/Localモードでは、メモリアクセスはそのアプリケーションが走っているCPUコアのダイ(半導体本体)に接続されている2つのDRAMメモリチャネルが優先される。基本的にはメモリアクセストランザクションは、ダイに直結された2つのDRAMチャネルだけで行なわれる。メモリのローカリティを利用し、メモリアクセスのレイテンシが短縮される。

 NUMA/Localモードでは、基本のメモリアクセスは2チャネルとなるため、アプリケーションあたりのメモリ帯域は半減する。メモリ帯域よりもメモリレイテンシが重要となるアプリケーション向けだ。AMDによると、「Battlefield」シリーズのようなゲームは、NUMA/Localモードで性能が上がるという。

ThreadripperのNUMA/Localモード

 UMA/DistributedモードとNUMA/Localモードの間の切り替えは、動的に行なうことはできない。ブート時に選択する。平均のメモリアクセスレイテンシはベンチマークでは、DDR4-3200時に、UMA/Distributedモード時に86.9ns、NUMA/Localモード時に66.2nsと、UMA/Distributedモードのほうが3割ほど遅くなっている。

UMA/DistributedモードとNUMA/Localモードの平均メモリアクセスレイテンシ

 x86系CPUのマルチソケット構成でのメモリアクセスは、もともとUMA型だった。メモリコントローラを内蔵する1個のノースブリッジチップに、複数のディスクリートCPUが接続されていた。各CPUは、ノースブリッジに接続されたDRAMメモリを共有するUMAだった。

 そこに、AMDがCPU側にDRAMコントローラを統合したOpteronを投入、そのさいに、CPUに接続されたニアメモリと、別なCPUに接続されたファーメモリの区別があるNUMA型のメモリアーキテクチャを持ち込んだ経緯がある。2個のダイを低レイテンシに接続したThreadripperでは、どちらのメモリアクセスモードも選択ができることになる。

Opteronのマルチソケット構成

メモリアクセスモードの切り替えとレガシー互換モード

 Threadripperでは、AMDのCPUセッティングコンソールソフトウェア「Ryzen Master」のThreadripperバージョンで細かなセッティングを行なうことができる。

 Threadripper向けのセッティングとして、2つのモードボタンが用意されている。一部のレガシーゲームソフトのための「Legacy Compatibility Mode(レガシー互換モード)」のオン/オフと、「Memory Access Mode(メモリアクセスモード)」の切り替えだ。

 レガシー互換モード(Legacy Compatibility Mode)をオンにすると、Threadripperのスレッド数が半分になる。レガシー互換モードは、高スレッド数を制御できないレガシゲーム向けモードで、CPUハードウェアスレッドのうち半分が無効にされる。

 つまり、Threadripperの32スレッドのうち、16スレッドしか利用できないように制御される。基本的にはCPUコアが無効化される。ただし、このモードでも、4個のDRAMインターフェイスと64レーンのPCI Expressはすべて利用できる。

Threadripperでのセッティング

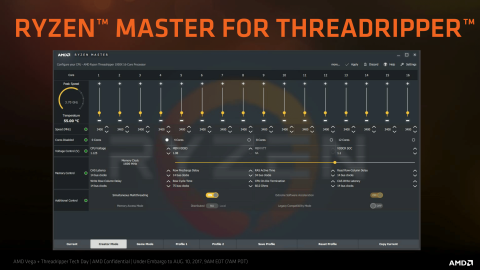

Ryzen Master for Threadripper下のほうにレガシー互換モードとメモリアクセスモードの切り替えスイッチがある

 メモリアクセスモード(Memory Access Mode)セッティングでは、メモリアクセスを、UMA/DistributedモードとNUMA/Localモードのどちらかに切り替えることができる。デフォルトではUMA/Distributedとなっている。

 Ryzen MasterのThreadripper用設定プロファイルとして「Game Mode(ゲームモード)」と「Creator Mode(クリエイターモード)」が提供されている。ゲームモード(Game Mode)では、CPUの動作モードはレガシー互換モードとなり、メモリアクセスはNUMA/Localとなる。CPUスレッド数が半減し、メモリアクセスは低レイテンシとなるプロファイルだ。

 クリエイターモード(Creator Mode)は、ゲームモードの対極となるプロファイルだ。クリエイターモードでは、レガシー互換モードはオフとなり、メモリアクセスはUMA/Distributedとなる。CPUスレッド数とメモリ帯域がフルとなる。スレッド数とメモリ帯域が重要なアプリケーション向けのプロファイルだ。

ゲームモードとクリエイターモードのプロファイル

Threadripperと3色のRadeon Vegaの組み合わせ

 Threadripperは、合計64レーンのPCI Express gen3を備え、最大8個のPCI Expressデバイスを接続できる。実際にはX399 I/Oチップもx4 PCI Expressで接続されているため、有効なPCI Expressは、60レーン、7デバイスとなる。PCI Expressでは、4-wayのCrossFire/SLI接続構成が可能だ。Threadripperの強味の1つは、この強力なI/Oにある。

64レーンのPCI Express gen3を備えるThreadripper

 たとえば、AMDがレンダーファーム向けとして提案しているのは、2つのx16グラフィックスカード、2つのx8グラフィックス、3つのx4ストレージといった構成。グラフィックスは、青いRadeonの「Radeon Pro Vega」を推奨している。3D CGコンテンツクリエイティング向けの構成とも言える。

レンダファーム向けとAMDが唄っているThreadripperの構成

 コアゲーマー向けとAMDが位置づける構成は、2つのx16グラフィックスカード、1つのx4ストレージの構成。GPUは当然赤いラデオンの「Radeon RX Vega」となる。別なセッションでは、これにさらにx8のキャプチャカードと、x4の10G Ethernetを加えていた。

コアゲーマー向けのThreadripper+Radeon Vegaの構成例

 データサイエンティスト向けは6つのx8 GPUコンピュートカード、1つのx4ストレージの構成。GPUカードは、黄色いRadeonの「Radeon Instinct MI25」。つまり、赤、青、黄色のRadeon 3色との組み合わせで、それぞれに特化したパワフルなプラットフォームになるという説明だ。

 このほか、4K以上のビデオ編集に向けたコンテンツクリエータ向けの構成もAMDは紹介している。

データサイエンティスト向けとするThreadripper+Radeon Instinctの構成例
ビデオコンテンツクリエータ向けの構成例
ストリーマ向けの構成例
cap:各社のThreadripper対応マザーボード

 AMDはThreadripperを、ひたすら高性能を求めるエクストリームPCユーザーだけでなく、3Dコンテンツクリエイターや4K以上のビデオクリエイターなど、クリエイティブ畑のユーザーもターゲットとする。

 また、単体PCに多数のGPUを載せて回したい、GPUコンピュートのユーザーにも訴求する。こうした市場でのCPUとGPUのパフォーマンス要求は天井知らずだ。そして、AMDはその市場では、IntelのCore i9に対してThreadripperが優位性を持つと見ている。

Threadripperのような高性能CPUを求める声があると主張するAMD
