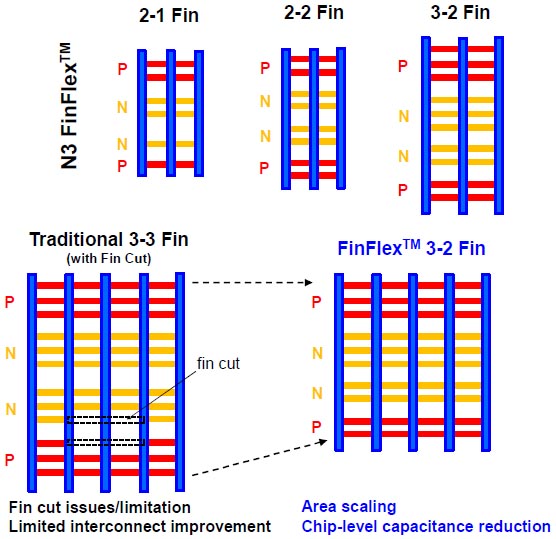

          【図1】TSMCの“<a href="https://ieeexplore.ieee.org/abstract/document/10019498/" class="n" target="_blank">A 3nm CMOS FinFlex Platform Technology with Enhanced Power Efficiency and Performance for Mobile SoC and High Performance Computing Applications</a>”より。要するにPMOSとNMOSの対のフィンの数を示している

          【図1】TSMCの“A 3nm CMOS FinFlex Platform Technology with Enhanced Power Efficiency and Performance for Mobile SoC and High Performance Computing Applications”より。要するにPMOSとNMOSの対のフィンの数を示している
